展厅音响系统与中控系统概要

分享到:
点击次数:58 更新时间:2020年05月04日17:22:08 打印此页 关闭

  在一个高度现代化和数字化的展览馆里,我们力求对受控设备实现完整安全控制。首先,系统指定时间对某些特定的照明、图标进行定时开关,

如常规照明和数字灯光展板、指示牌等。其次,一般的展览设备可以对一些长期开机的设备如服务器进行定时重启。另外根据实际的需求,可以

做到人来即开、人走即关等等多种多样的实用效果,比如在介绍某个区域时,当讲解员在边上讲解时,需要调暗整体照明灯光、大屏幕同时播放

相关的视频片段、背景音乐声减小等都可以通过中控平板来控制。当讲解员介绍完毕由观众自由参观时,需要打开整体照明,增大背景音乐,数

字产品正常播放数字内容都可进行控制。这一系列动作可以由讲解员或操作人员通过便携的手持无线触摸屏进行一键操作,方便快捷并且大大节

约了操作成本。另外,有一些小型的展板,在上方安装红外感应器,通过对人流量的检测,中控主机对当前状况进行判断,即有人经过还是驻足

停留,行人经过时仅开启展板的照明灯光,当观众在前面停留参观时开启相关数字产品并开始播放演示内容。当观众离开,所有的设备经过预定

的时间以后又会自动关闭,仅保持基本的照明灯光。有了这样的效果,整个展览馆才能真正的体现出数字、科技、节能。

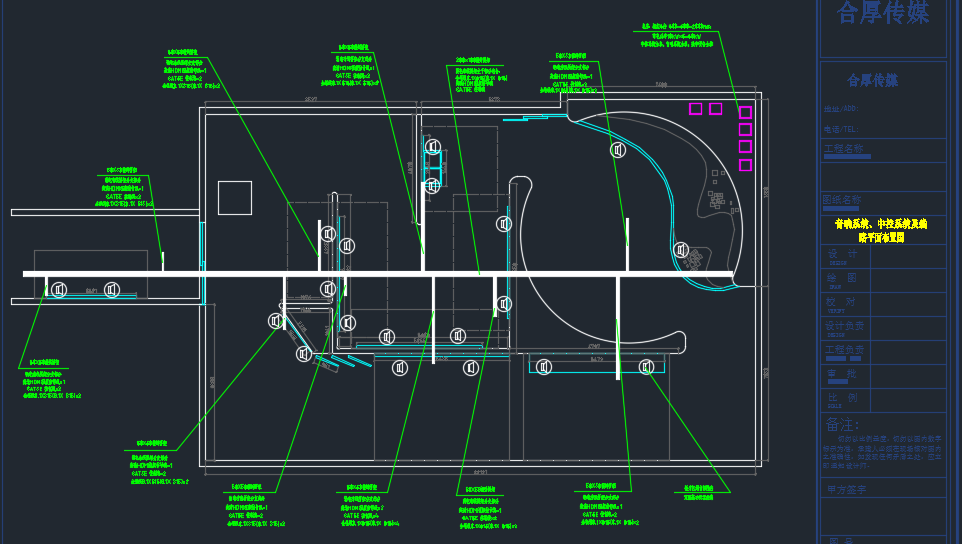

1、实际应用图例

图片 1.png

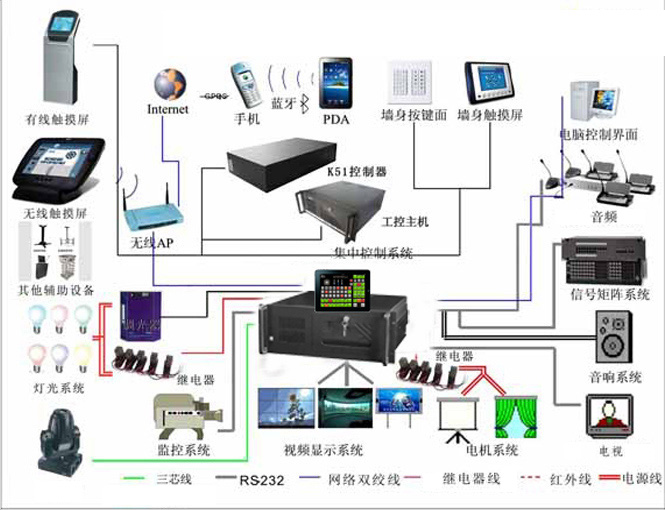

2、设备原理布置图

图片 3.png

图片 4.png

3、技术参数

音响系统

产 品 名 称

规格/型号

单位

数量

数字音频矩阵处理器

输入通道功能 前置放大、信号发生器、扩展器、压缩器、 5 段参量均衡
输出通道功能 8 段参量均衡、延时器、分频器、高低通滤波器、限幅器
输入阻抗 20K Ω balance,10K Ω unbalance
输入量化 48KHz/24bit
A/D 动态范围 114dB
D/A 动态范围 114dB
幻像 供电 DC 48V
频率响应 20 ~ 20kHz ( ± 0.5dB)
动态范围 103dB THD < 1% @ 1kHz
输入共模抑制 105dBu@ +20dBu , 60Hz
总谐波失真 (THD+N) ≤ 0.005% @1kHz , +4dBu
通道隔离度 112dB
本底噪声 -80dBA
信 躁 比 103.7 dB
最大输入增益 54dB
输出阻抗 100 ohm
最大输出电平 20dBu
输出量化 48KHz/24bit
工作电源 ~100-240V 50-60Hz
工作温度 0 ℃ ~40 ℃
电源功耗 60W
尺寸大小( LxWxH ) 484x260x44 mm
重量 3.0kg
运输尺寸( LxWxH ) 560 x 408 x 135 mm
毛重 4.46Kg

3

功能区功放

性 能
灵敏度(4Ω时最大功率) 1.4Vrms
(在1瓦时,20Hz至20kHz) +0dB,-1dB
频率响应 (1瓦时,20Hz 至 20kHz) +0dB,-1dB
信噪比 8Ω功率(A计权) XLS 1000 > 97dB
XLS 1500,XLS 2000,XLS 2500 > 103dB
总谐波失真(THD) < 0.5%
互调失真(IMD)
(60Hz 和 7kHz 为 4:1)
从满功率输出至-30dB < 0.3%
阻尼系数(8Ω)10Hz 至 400Hz >200
通道间串音(低于8Ω功率) 在1kHz:>85dB
在22kHz:>55dB
输入阻抗 20千欧平冲,10千欧非平冲。
负载阻抗 2Ω至8Ω立体声,4Ω至8Ω桥接单声道。
交流电源电压和频率(±10%) 120V AC 60Hz
100V AC 50/60Hz 220
240V AC 50Hz
控 制
电平 前面板带有两个通道电平旋钮。
LCD屏幕 LCD背光屏能够用于察看分频配置,模式配置以及削波压缩配置。
Menu/Prev/Next

18

功能区定阻吸顶音箱

频率范围( -10dB) : 74Hz - 20KHz
功率(定阻) : 60 W连续节目功率,30 W连续粉红噪声,标称阻抗: 8欧姆
功率(定压): 25 W , 12.5 W, 6.3 W @ 70V或100V(加3.2 W @ 70V只)
频率响应( ±3dB): 100Hz - 20KHz
标称灵敏度:87dB
标称覆盖角度: 120 °圆锥角覆盖
指向性因数(Q ) : 7.6
指向性指数(DI ) : 8.1dB

30

环幕功放

功能特点:
1.工业造型钢面板,专业设计坚固面耐用;
2.开机软启动,防止开机时向电网吸收大电流,干扰其它用电设备;
3.智能控制强制散热设计,风机噪音小,散热效率高等特点;
4.两声道功放有三档输入灵敏度选择,轻松接纳宽幅度范围信号源输入;
5.完善可靠的安全保护措施和工作状态指示(短路、过载、直流和过热保护,变压器过热保护),让用户放心使用;
6.智能削峰限幅器,控制功率模块及扬声器系统在安全范围内工作;
7.标准XLR+TRS1/4” 复合输入接口,简洁的接口更加方便不同用户需求;
8.高品质变压器和低阻大容量电解滤波,保证大动态工作应付自如;
9.适应不同场合所需,可选立体声或桥接工作模式;
10.输入座接地脚接地和悬浮控制。

技术参数:
1.输出功率
立体声/并联8R:200W*2
立体声/并联4R:300W*2
桥接8R:600W
2.信噪比:>90dB
3.频响:20Hz-20KHz(+0dB/-3dB)
4.输入阻抗:20KΩ
5.输入灵敏度:0.775V/1V/1.44V
6.分离度:>70dB
7.失真度:<0.05%
8.阻尼系数:>200
9.尺寸(L×W×H):483*394*88mm
10.重量:11.2Kg

1

环幕音箱

产品描述
1.采用1只6.5寸中低音喇叭单元和2只3"锥形高音单元;
2.箱体采用12mm夹板制作,质量轻,耐磨喷漆处理,外贴防尘网棉;
3.精确设计的分频器优化人声部分的中频表现力;
适用范围
与TS专业功放、前级效果处理器配套使用,组成一套完美音效、人声表现突出的高端娱乐会议扩声系统,适用于KTV房,高档会议室及多功能厅等场所的补声使用。
技术参数
1.阻抗: 8Ω
2.频响: 70Hz-20KHz
3.额定功率: 120W
4.最大功率:240W
5.灵敏度 :95dB/W/M
6.最大灵敏度SPL(1M):115.8dB/W/M
7.覆盖角度: (H)80°(V)60°
8.高音 :3"锥形高音单元×2
9.低音 :6.5"低音×1
10.尺寸 :高215×宽320×深208 mm
11.重量: 5.8Kg

4

无线话筒系统

无线双领夹,中央处理器控制自动选频式接收,10μV(信噪比大于70dB时),领夹式话筒、头戴式话筒增益可调,大屏幕动态液晶显示,100个可调频点,面板可设定工作距离、显示方式、面板锁功能

4

HDMI信号分离器

支持HDCP
支持2.0/5.1音频输出
支持视频分辨率1080P

16

插件、线材及辅材等


1



中控系统

产 品 名 称

规格/型号

单位

数量

机柜

标准网络机柜 600*1000*2000

5

无线覆盖系统

定制无线覆盖,覆盖整个场馆无死角

5

中控主机

基于云端网络通讯型的中央控制主机,采用主频高达800MHz 的32 位内嵌式双核处理器,组合处理能力最高可达1.4GHz;ARM11 CPU,512M 内存,8G Flash闪存。
Pandora-S 云端网络通讯型的中央控制主机HPS-FR提供了四类网络(CAN、SPI、Ethernet、Wifi)及多种控制协议端口,含IR(红外)、I/O(数字输入/输出)、RELAY(触点控制)、COM 口、DMX512、后续细分市场的终端需求功能协议卡等。
采用先进可靠的集成技术,提供高速准确的集中云端控制环境;开放式+模块化的用户编程界面,可轻易的完成各种复杂的控制接口编程。
1、 双ARM11 CPU,512M内存,8G闪存
2、 机架插卡式结构设计
3、 单机可支持24路RS-232、RS-485
4、 单机可支持24路DMX512
5、 单机可支持48路I/O、红外、RELAY
6、 协议控制卡支持RS-232、RS-485、DMX512可任意实时自定义
7、 数字I/O卡同步支持红外控制功能
8、 红外载波全频段兼容、支持独立,验证红外学习
9、 支持在线无缝热拔插
10、 系统可通过无线或有线无限扩充
11、 单接口支持连接多台不同协议的设备
12、 超乎想象的扩展能力,单系统支持65535台总线设备扩展
13、 增选外置模块盒,可扩充独立模块卡
14、 自动时钟同步功能,可精准执行用户自定义的时间预约功能,预约动作可精确到年月日时分秒。
15、 时间轴多线程事件编辑功能
16、 TCP/IP、SPI、双向RF多协议支持
17、 ITNET、E-BUS、CAN多总线协议支持
18、 支持远程控制、调试、维护

1

串口扩展器

一路RS-232串口输入,8路RS-232串口输出。专为串口扩展而设计,当控制设备较多而中控主机串口不够用时,ITCOM8是一款低成本高效率的成熟解决方案。
 输入数据可指定切换至八路的任何一路输出。
 输出数据的波特率和校验方式可设定。
 设备可用级联方式进行串口输出数量的扩展,级联最大数量为10台,可扩展至80个串口输出。
 进行扩展后并不阻碍原本的中控RS-232端口的继续使用。
 通过面板指示灯,可以清楚观察端口的操作。
 使用低压电源,安全可靠。

8

电源控制盒

电源管理器是专门应用于控制系统中的可编程开关模块,可以控制应用与会场需求的电源以及环境灯光等开关变量,通过与中控系统的连接对周边设备进行定时以及延时的闭合,起到对设备的管理和保护作用。允许强电以及弱电方式输入输出,单路最大负载4400W,设计满足了会场的电源以及环境开关需求,设计采用优质的继电器模块,自带线圈顺势抑制直流电路,电路寿命大于10万回。主机面板采用双反馈设计,自带信号反馈信息系统以及双开系统通过面板拨码开关,可以手动强制闭合或打开其管理的相应继电器模块,通过信息反馈系统的工作状态指示灯能够清晰的了结其对应继电器的工作状态,使其在工程应用以及系统维护更加的可靠。
 8路大电流带常开/常闭触点继电器。
 CAN总线通讯。
 任意变换的网络ID设置。
 支持手动及总线控制方式.
 配合Pandora系列中央控制系统使用。

10

手持设备

手持设备PAD  推荐使用IPAD苹果 三星平板 等

2

显示器

19寸  三星显示器

1

 网络交换机

支持IEEE 802.3x全双工流控和半双工流控;PoE性能支持IEEE802.3af标准
自动检测与识别符合IEEE 802.3af标准24口

1

红外控制器

8路红外控制器 定制开发

1

  投影机控制系统

满足以下要求:通过总线,控制投影机,包括保护电路
   1个RJ45接口。


  音频控制系统

控制展项声音大小 多路音频切换


  电脑控制系统

控制融合机 PCL插槽 多开关


  灯光控制系统

展厅灯光,包括开关


  定制IPAD界面

定制IPAD效果, 项目中所用的多媒体元素制作  专业美工 根掘脚本,编辑素材,处理图片,界面设计,互动设计,动画设计

1

多媒体交互系统同步控制

Pad触摸电脑及控制系统 涉及影片播放时,控制影片播放、暂停、停止 涉及影片播放时,控制音量大小  远程控制定制软件 通过无线网络实现展厅照明开关控制

1

 定制主控程序

 总控集成控制软件编程
1、展馆内所有数字项目内容控制。
2、拼接屏/液晶电视/投影拼接/触摸屏/网络设备等电源控制模块;
3、视频播放控制模块;
4、展厅灯光及音响控制模块;
5、同步演示控制模块;
6、模型控制模块;
7、设备中央集中管理模块;含灯光、音响、模型灯光等综合同步控制;影片表演同步程序;触摸互动控制程序;ipad控制系统、界面及软件接口开发;三维软件与演示片切换接口开发;展馆一键开关机集中控制接口开发等)定制控制,控制所有设备,以及平台支持

1

机房辅料

VGA/RCA/BNC 线材 走槽布线  各种接口 串口头 焊接等

1
